三針儀檢測 鋼球高精度質控核心
三針儀檢測 鋼球高精度質控核心
在精密鋼球規模化生產中，直徑一致性、圓度與尺寸精度直接決定軸承、閥門、精密傳動機構的運行壽命與穩定性。三針儀檢測作為行業公認的高精度尺寸質控手段，以三點接觸式測量原理，實現對鋼球關鍵參數的微米級精準判定，是高端鋼球出廠前不可或缺的質量關卡。2026 年，隨著精密制造標準持續升級，三針儀檢測已從傳統抽檢升級為全流程在線質控，本文從技術原理出發，解析其在鋼球檢測中的核心作用，展現精密制造背后的質控邏輯。

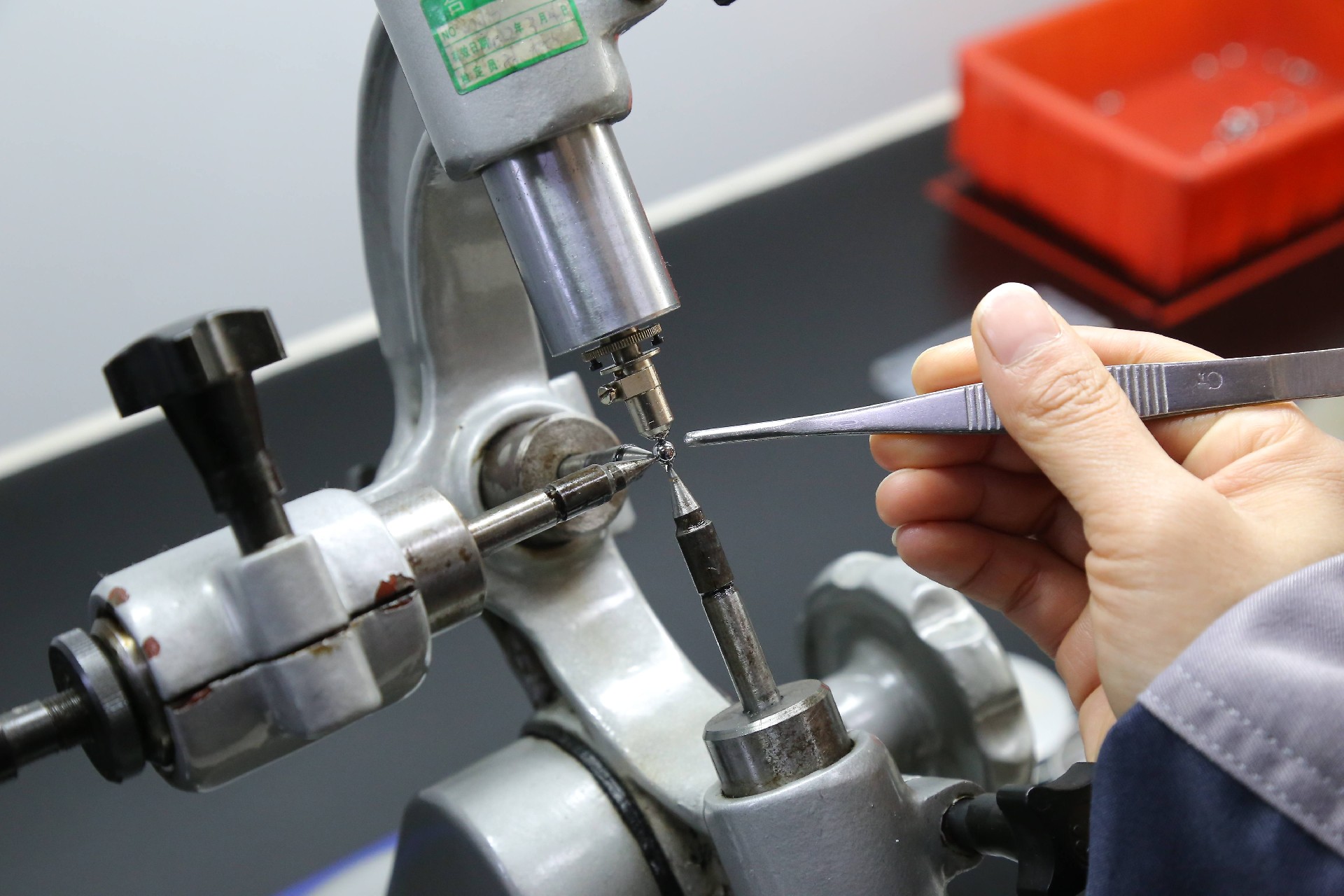

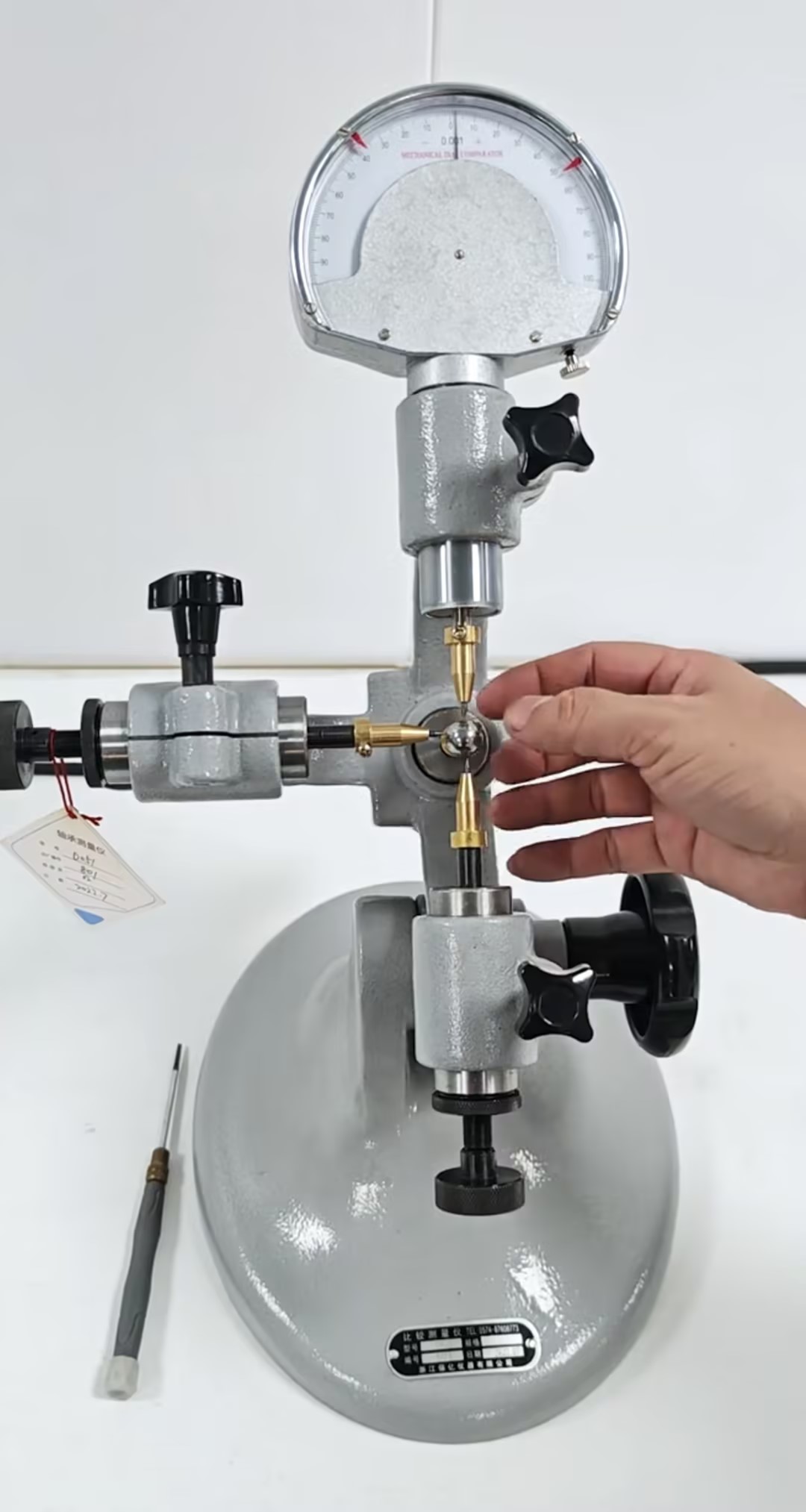

三針儀檢測鋼球的核心原理基于三點定圓幾何法則。設備由三組等高、等距、高精度固定測針構成穩定支撐基準，被測鋼球置于三針中心形成對稱三點接觸，配合高精度位移傳感器與光柵讀數系統，實時捕捉鋼球表面輪廓數據。測量時，三針對鋼球形成無應力環抱式接觸，避免單點擠壓造成的形變誤差，通過幾何換算直接輸出鋼球實際直徑、橢圓度、棱面度等關鍵指標，測量分辨率可達 0.1μm，重復精度穩定在 ±0.5μm 以內，從原理上杜絕了二點式測量易偏心、讀數波動大的缺陷。
該檢測方式在鋼球質控中作用顯著。首先是尺寸精準判定，可快速鎖定直徑偏差，確保同批次鋼球尺寸一致性，滿足高速軸承、精密閥門的裝配要求。其次是圓度缺陷識別，能靈敏捕捉橢球、棱面、局部凹陷等微觀變形，避免因鋼球不圓導致的卡頓、異響與偏磨。其三是全流程質控適配，可覆蓋冷鐓、精磨、熱處理、拋光全工序，及時反饋工藝波動，提升成品一次合格率。其四是數據可追溯，配合數字化系統自動記錄測量結果，形成完整質量檔案，滿足高端裝備與出口產品的溯源要求。
相較于激光掃描、影像測量等方式，三針儀在小尺寸鋼球檢測中穩定性更強，不受表面反光、粉塵干擾，更適合車間在線批量檢測。在 201、304、440C、軸承鋼等各類鋼球生產中，三針儀檢測已成為高精度產品的標配質控環節。以飛鴿生產體系為例，三針儀全檢環節將尺寸偏差控制在 ±1μm 內，圓度誤差≤0.5μm，從源頭保障鋼球順滑運轉、長期可靠。
精密始于測量，品質源于嚴控。三針儀檢測以極簡幾何原理實現極致精度，既是鋼球制造的質控基石，也是高端精密部件走向可靠的關鍵保障。
